Штангенглубиномер – это измерительное устройство, предназначенное для измерения глубины отверстий, выемок, пазов и других подобных объектов. Оно является одним из самых популярных инструментов среди строителей, мастеров и профессионалов в различных отраслях. Штангенглубиномер обладает высокой точностью и удобством в использовании, что делает его неотъемлемым атрибутом в процессе работы.
В соответствии с ГОСТ 162-90, штангенглубиномер должен удовлетворять определенным техническим требованиям. Он должен иметь стальную основу с градуировкой, специальное зубчатое колесо для быстрой и точной настройки, а также износостойкие и прочные элементы. В зависимости от модели, штангенглубиномер может быть аналоговым, цифровым, с циферблатом или с датчиком. Высокоточные модели поддерживают измерение с точностью до сотых долей миллиметра.
Как пользоваться штангенглубиномером? Методика проста и понятна:
1. Отрегулируйте зубчатое колесо для сближения основы и измеряемого объекта.
2. Вставьте основу штангенглубиномера в отверстие или выемку.
3. Определите глубину, считывая показания на шкале.
4. Для цифровых моделей, просто считайте показания на дисплее.
Поверка штангенглубиномера необходима для подтверждения его точности. Это можно сделать с помощью специального стенда или сравнив с известными мерами. Регулярная поверка поможет сохранить высокую точность измерений и предотвратить возможные ошибки.
Таким образом, штангенглубиномер – это незаменимый инструмент, который поможет вам получить точные измерения глубины объектов. Благодаря своей надежности, простоте использования и возможности выбора различный моделей, штангенглубиномер является основным замерочным инструментом для многих профессионалов и любителей.
Штангенглубиномер: что это такое?
Штангенглубиномеры имеют различные модели и типы. Одни из них оснащены цифровым дисплеем, позволяющим считывать измерения непосредственно в числах, а другие – имеют механическую шкалу со стрелкой, которая указывает значение глубины.
Главное преимущество штангенглубиномера заключается в его точности и удобстве использования. Он позволяет производить измерения с высокой степенью точности, что делает его незаменимым инструментом в производстве, ремонте и обслуживании различных механизмов и оборудования.

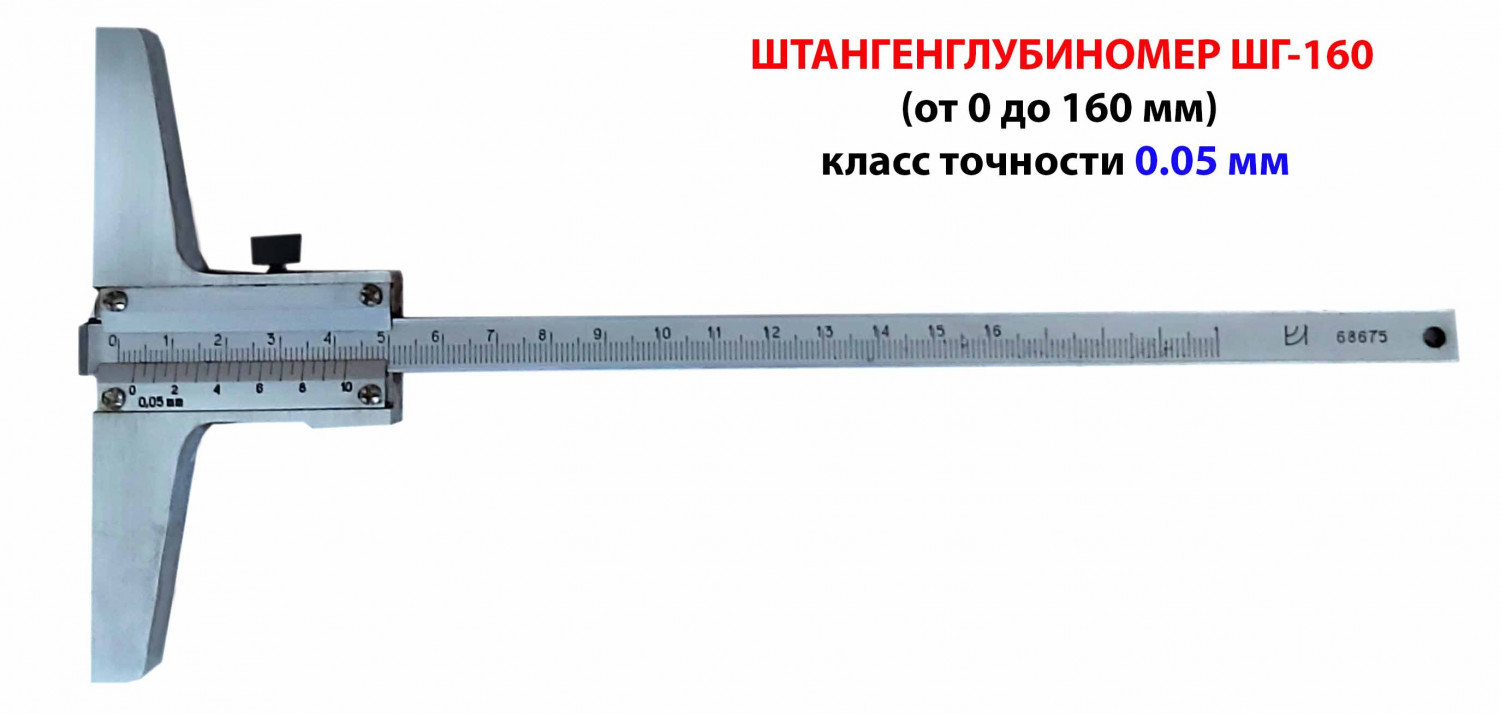

Устройство штангенглубиномера
Штангенглубиномер состоит из следующих основных элементов:
– Шкалы с метками, разграфленной на миллиметры или дюймы;
– Штанги, которая может свободно перемещаться вдоль основания;
– Механизма фиксации штанги в нужном положении;
– Дополнительных маркировок для четкого определения глубины.
Как использовать штангенглубиномер?
Для использования штангенглубиномера необходимо выполнить следующие шаги:
1. Закрепите измерительное устройство в нужном положении и убедитесь в его надежности.
2. Проведите штангой измерение глубины отверстия или выемки, устанавливая ее внутрь объекта.
3. Запишите полученное значение глубины.
При использовании цифровой модели штангенглубиномера измерение производится более точно и быстро. В этом случае, после установки штанги внутрь измеряемого объекта, значение глубины отображается на цифровом дисплее.
Методика поверки штангенглубиномера
Для подтверждения точности измерений штангенглубиномера необходимо периодически проводить его поверку. Поверка выполняется специальными мастерами с использованием эталонных средств измерений.
Во время поверки проверяется отсутствие износа штанги, правильность показаний на шкале или цифровом дисплее, а также корректность работы механизма фиксации штанги.
Поверка штангенглубиномера должна проводиться в соответствии с техническими условиями, установленными ГОСТ 162-90. Регулярная поверка позволяет обеспечить точность и надежность измерительного инструмента.
Технические условия по ГОСТ 162-90
ГОСТ 162-90 устанавливает технические характеристики для штангенглубиномеров, которые используются для измерения глубины отверстий, пазов, и других параметров деталей.
Устройство должно быть выполнено в виде измерительной штанги с фиксирующим механизмом и шкалой соответствующего измеряемого диапазона. Принцип измерения может быть механическим или электронным.
Штангенглубиномеры должны иметь предельную основную погрешность, допуски на параметры измеряемых объектов, а также диапазон измерения, который должен быть указан на самом приборе.
Для штангенглубиномеров с электронным принципом измерения ГОСТ 162-90 предусматривает требования к точности, разрешающей способности и другим параметрам современных цифровых моделей.
Для правильного измерения прибор должен быть установлен перпендикулярно поверхности объекта, и стрелка или цифровой индикатор должен быть проинициализирован на нулевое значение перед началом измерений.
Поверку штангенглубиномера следует проводить регулярно в соответствии с установленной методикой. При этом необходимо учитывать, что частота поверки может зависеть от условий эксплуатации и требований конкретного предприятия или организации.
Устройство цифровых и других моделей

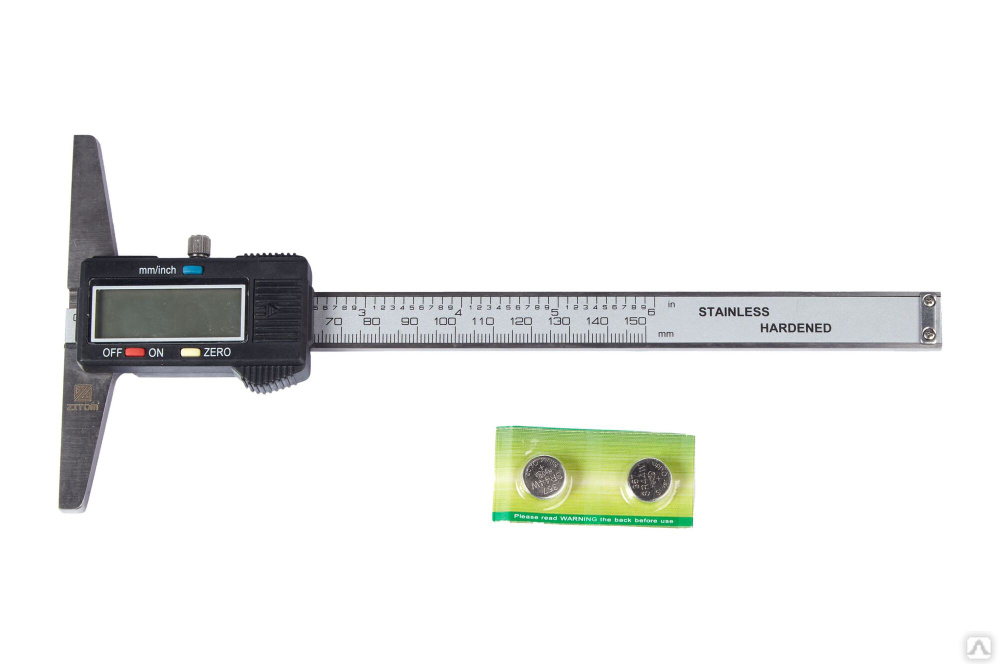

Цифровые штангенглубиномеры оснащены электронным дисплеем, на котором отображается показание глубины измеряемого объекта. Они обычно имеют такие дополнительные функции, как автоматическое отключение, возможность сохранения и передачи данных, а также выбор различных единиц измерения.
Аналоговые штангенглубиномеры оснащены шкалой и стрелкой, которая указывает на показание глубины. Они являются более простыми в использовании и обладают меньшей стоимостью по сравнению с цифровыми моделями.
Прибор включает в себя следующие основные элементы:
| Элемент | Описание |
|---|---|
| Шкала | Представляет собой измерительную линейку, на которой нанесены деления для определения глубины. |
| Стрелка (или дисплей) | Служит для отображения показаний глубины. |
| Штанга | Позволяет измерять глубину объекта путем расширения или сжатия. |
| Захват | Используется для удержания штангены в требуемом положении и фиксации измерений. |
| Винтовой механизм | Применяется для регулировки положения штанги и точности измерений. |
Используя штангенглубиномер, оператор может определить глубину отверстия, размер внутренней канавки или выступа, а также контролировать достоверность глубины объекта.
Устройство штангенглубиномера может варьироваться в зависимости от модели и производителя, однако основные принципы работы остаются неизменными. Важно следовать указаниям производителя и правильно использовать прибор для достижения наиболее точных результатов.
Как пользоваться?
Для работы со штангенглубиномером необходимо выполнить несколько простых шагов:
- Установите измерительный инструмент на поверхность, которую необходимо измерить. Убедитесь, что он плотно прилегает к поверхности.
- Зафиксируйте положение инструмента, используя механизмы крепления или фиксаторы, если они имеются.
- Определите точку или участок, который требуется измерить, и переведите шкалу измерительного устройства в активное положение.
- Визуально контролируйте процесс измерения, следя за перемещением штанги и показаниями шкалы.
- Зафиксируйте полученное значение и переведите штангенглубиномер в покойное положение.
- Повторите измерение при необходимости, чтобы получить более точный результат или проверить первоначальные показания.
Важно помнить о том, что при использовании штангенглубиномера следует соблюдать все предостережения и инструкции производителя, чтобы избежать возможных ошибок или повреждений прибора. Также необходимо регулярно проводить поверку измерительного устройства согласно методике, описанной в технических условиях по ГОСТ 162-90.
Методика поверки
Подготовка к поверке
Перед началом проведения поверки необходимо убедиться в исправности и подготовленности штангенглубиномера к измерениям. Важно проверить отсутствие видимых дефектов на измерительной шкале и штанге, а также увериться в работоспособности механизма фиксации показаний и линейки.
Также необходимо убедиться в наличии и исправности необходимых расходных материалов и средств измерений, таких как стандартные образцы и весы. При необходимости произвести их калибровку.
Проведение поверки
Процесс поверки штангенглубиномера состоит из нескольких этапов.
1. Проверка нулевого значения
Сначала необходимо установить перемычку на нулевую отметку штангенглубиномера и убедиться, что стрелка указывает на нулевое значение или нарисованную линейку.
Примечание: В случае отклонения нулевого значения необходимо произвести регулировку индикаторного элемента.
2. Проверка контрольных значений
Далее следует произвести измерение контрольных значений на штанге с помощью штангенглубиномера и сравнить их с эталонными. Контрольные значения должны быть выбраны так, чтобы они покрывали весь диапазон измерений штангенглубиномера.
Примечание: Если значения отличаются от эталонных, необходимо произвести корректировку штангенглубиномера с помощью регулировочных винтов.
3. Проверка повторяемости
Для проверки повторяемости измерений необходимо 10 раз измерить одно и то же расстояние на штанге с помощью штангенглубиномера и сравнить полученные показания. Разница между показаниями не должна превышать предельно допустимое значение, указанное в технических условиях.
Примечание: Если повторяемость измерений выходит за пределы допустимого значения, необходимо произвести исправление или замену деталей штангенглубиномера.
Заключение
После проведения всех этапов поверки необходимо составить акт о поверке, в котором указать результаты измерений и все произведенные корректировки. Акт о поверке должен быть подписан ответственным специалистом и храниться вместе с мензурой или в специальном документохранительном устройстве для поверочных средств.
